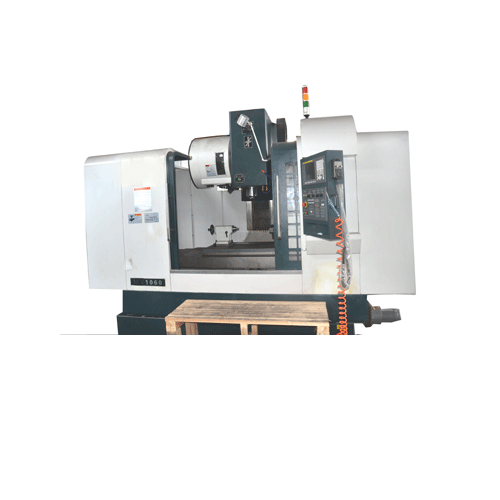

MV850

X、Y、Z行程

X/Y/Z   travel

mm

800/500/500

主軸端面至工作臺面距離

Distance   between spindle face and worktable

mm

150~650

主軸轉速

Spindle   Speed

R/min

8000

主軸錐孔

Taper   hole of Spindle

BT40

工作臺尺寸

Worktable   Dimension

mm

950×460

X、Y、Z軸快速移動速度

Speed of X/Y/Z axis

m/Min

18/18/15

自動換刀系統

Automatic tools changer   system

圓盤刀庫

BT40-24T

最大刀具直徑/長度/重量

Maximum   diameter/length/weight of the tool

mm/mm/kg

φ63/250/8

電源電壓

Power Supply

V

380

主軸電機功率

Spindle Motor Power

KW

9

工作臺最大承重

Maximum load of the   worktable

kg

600

X、Y、Z進給驅動功率

Power of X/Y/Z feed   driving

KW

2.7/2.7/2.7

空氣壓力

Air Pressure

Mpa

0.4～0.7

工作臺T型槽

T-groove of worktable

mm

3 x18

定位精度

Positioning precision

mm

0.02

重復定位精度

Re-position precision

mm

0.01

換刀時間

Time of the changing   tool

sec

3

電氣總容量

Total power of the   machine

KVA

20

外形尺寸（長×寬×高）約

Approx Overall   dimension (L*W*H)

mm

2560   x2120 x2480

機床總重約

Approx Total weight

kg

5500

四軸及以上之數控回轉工作臺直徑及高度

Worktable diameter and   height for machine of 4 axis and more

mm

按買方外加配置
